稱重控制、可編程控制、繼電器輸出于一體,可準確方便的實現各種復雜的控制,適用于:皮帶秤、沖板式流量秤等計量與控制;
兩路A/D轉換,一路用于稱重傳感器的測量,另一路用于外部電流或電壓信號的測量對應外給定流量或皮帶速度;
一路隔離的脈沖記數口,用于測量皮帶速度;
兩路4~20mA輸出;可分別用于流量輸出或累計量輸出或PID調節
4路外部輸入信號檢測口;
4路繼電器輸出口;
可實現快、中、慢三速控制,具有點動補償功能,物料落差和點動時間自動修正;
在意外掉電時,控制狀態自動保護。上電后,控制制器可根據用戶設置為連續掉電前的狀態工作或暫?;蛲V梗?
數據記錄存放在用電池保護的RAM中, 斷電時間6年內數據不會丟失;可實現班產記錄、打??;
具有精確的實時時鐘、并行打印口、RS232和RS485串行通訊口;
該控制器具有非常好的抗干擾性能,可靠性極高;
貼片焊接工藝,全部工業級元器件,小型金屬外殼。儀表結構緊湊、合理,安裝方便;

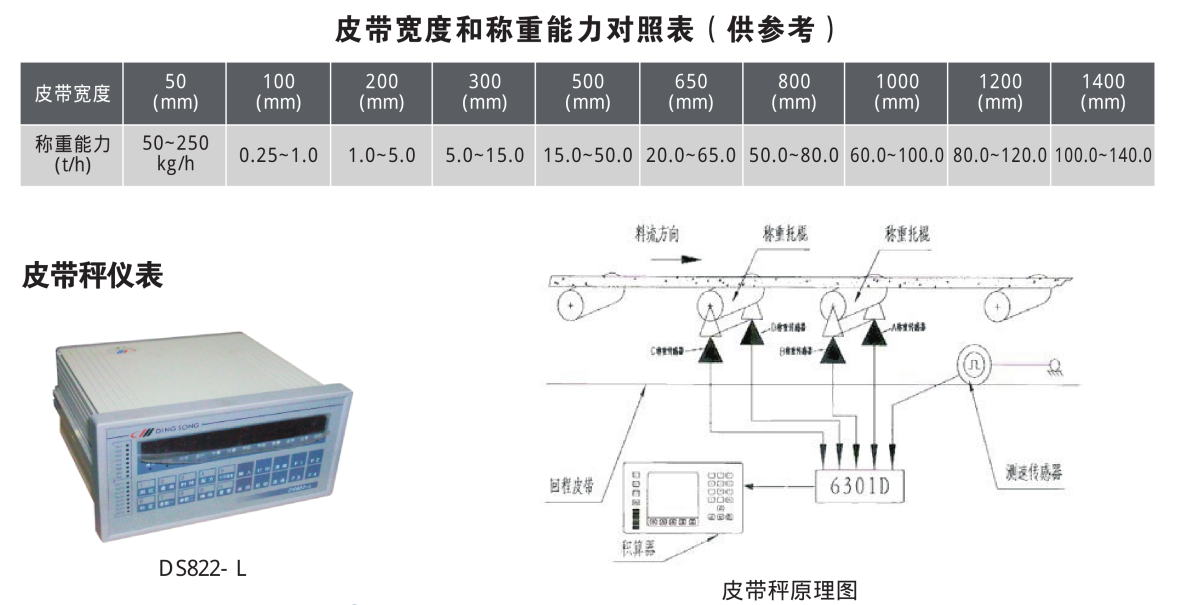

原理:
物料重量通過稱量框架上的稱重傳感器將皮帶上的物料重量信號送入數字轉換器,由電壓量轉換成數
字量送入積算器,測速傳感器將皮帶輸送機的速度信號也送入積算器,積算器將重量信號和速度信號進行處
理,得到物料的瞬時流量和累計重量,并在顯示控制儀表上顯示。
特點:

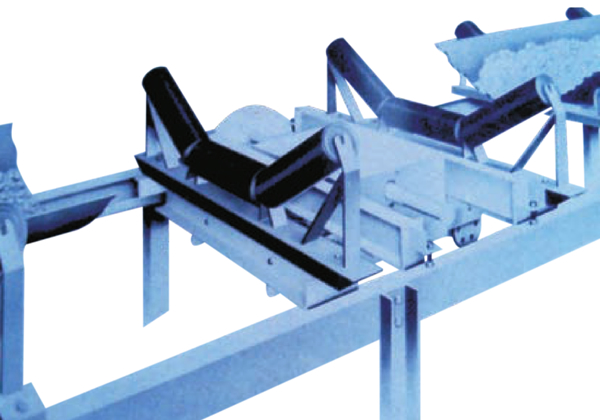

◎整體式:秤量框架和皮帶輸送機組成一個整體的獨立產品(一般用于精度比較高的場合)。
◎秤量框架式:只含稱重部分,不含皮帶輸送機等驅動部分,為非獨立產品
◎微型系列:皮帶寬度50mm~250mm,為整體式產品
◎普通系列:皮帶寬度300mm_1400mm,有整體式和框架式產品
◎顯示控制儀表:具有數據采集、參數設置、誤差修正、狀態判斷、數據處理、運行顯示、PID調節、遠程
通訊和打印輸出等多種功能。
主要技術參數:
◎動態精度:0.25~1%多個等級
◎皮帶速度:0.1~1.0m/s
◎秤量框架安裝角度:≤18°
◎備有二路4~20mA電流環輸出
◎備有打印和遠程通訊輸出接口(RS232、RS485、距離1000m)
◎備有開關量控制輸出及電平信號輸入
◎工作電源:AC380V(±15%)50Hz
◎控制電源:AC220V(±15%)50Hz
◎環境溫度:-10℃~40℃溫度≤90RH
