系統簡述：

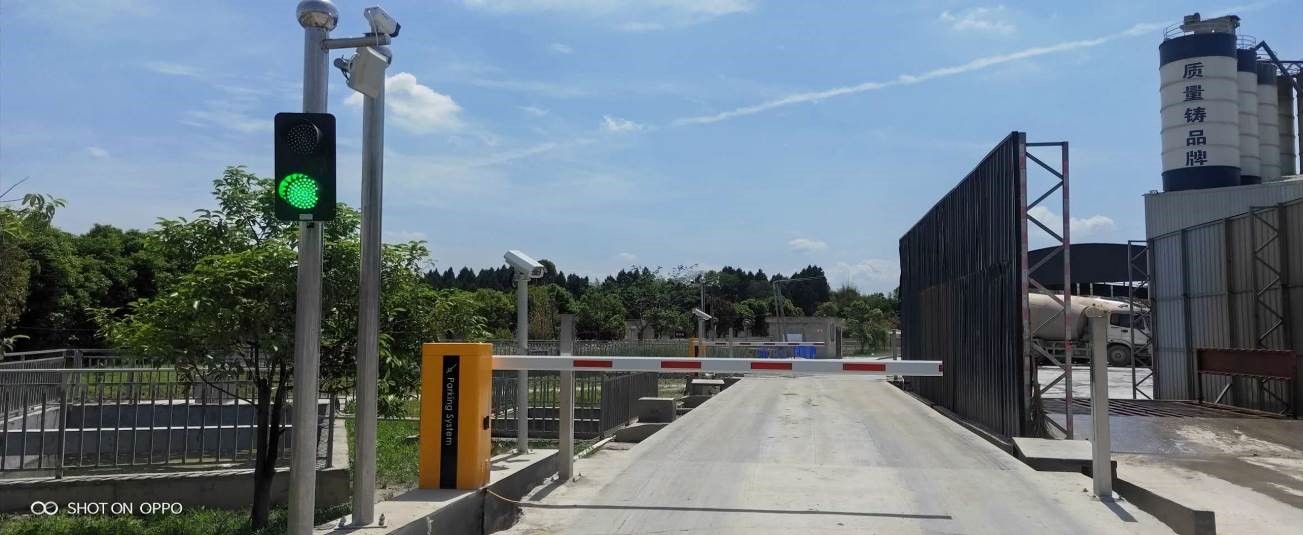

       此系統為雙向無人值守系統，車輛由左端（或右端）道閘方向上秤，從右端（或左端）道閘方向下秤，整個過程實現了地感自動檢測上下秤車輛、自動車牌識讀、自動道閘、不下車RFID刷卡識別并核對過磅信息、光柵監測過磅位置、自動稱重、自動拍照、自動稱重結果存儲和上傳云端服務器、紅綠燈與大屏幕、語音設備指揮過磅過程等自動過磅功能。

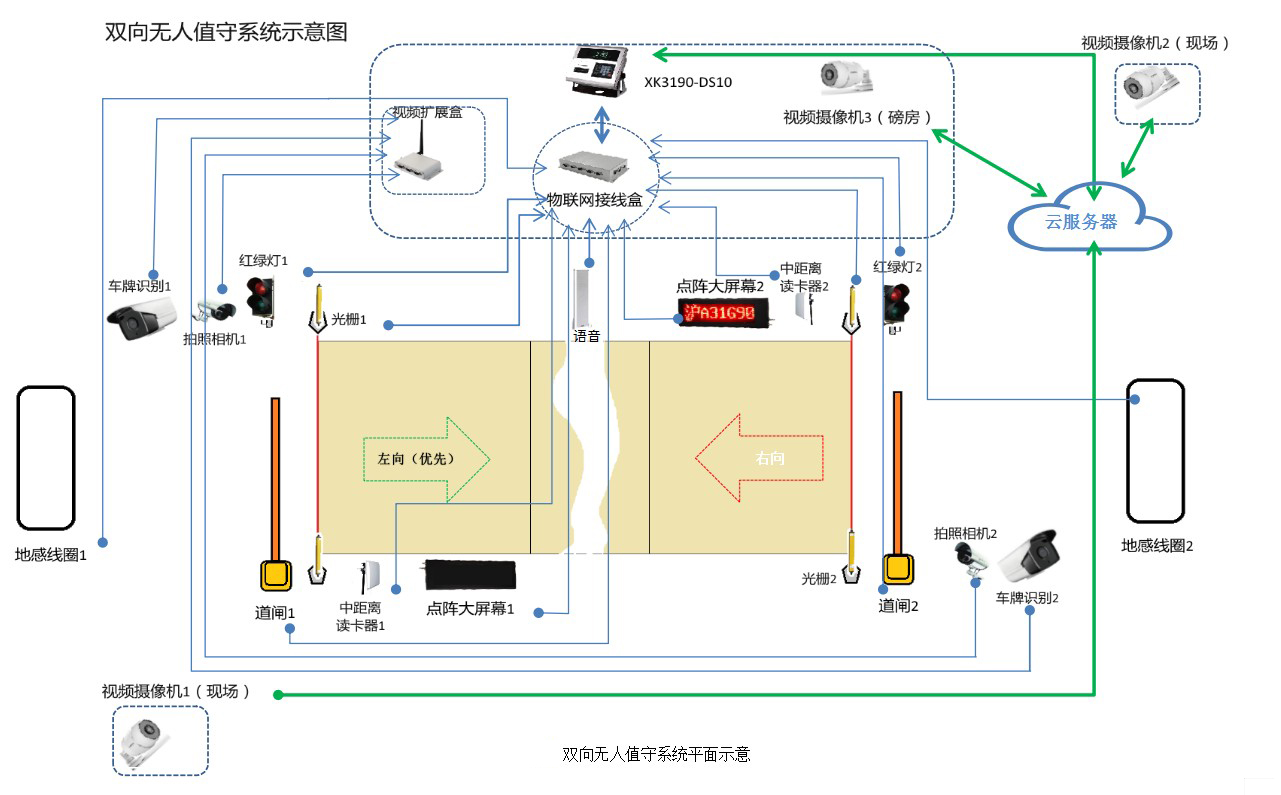

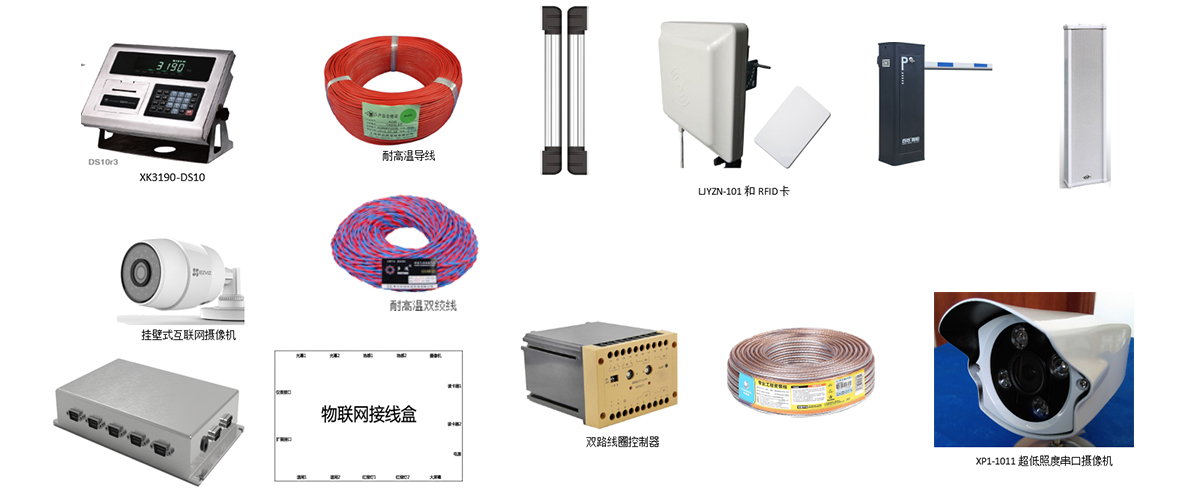

       如圖所示，整個系統包括：XK3190-DS10、物聯網接線盒（XP1-9020）、攝像機擴展接線盒（XP1-9030）、左右端口地感線圈（含線圈控制器）、左右端口道閘、秤左/秤右光柵（光柵1、光柵2）、中/遠程RFID讀卡器、5吋大屏幕（點陣式）、左右端口紅綠燈和防水音柱（即音箱，需配功放）。

物聯網稱重儀表XK3190-DS10：

      物聯網儀表XK3190-DS10是上海耀華新推出的一款“普及型”物聯網專用的數字式汽車衡儀表。兼容耀華協議的數字傳感器，標配GPRS和藍牙接口，配合“衡管家”軟件實現豐富的物聯網功能。三色圖形指示符，指示網絡、藍牙、安全、標定開關和蓄電池的狀態?？芍苯舆B一臺至多臺攝像機（車號識別攝像機、拍照攝像機）、遠中近程RFID讀卡器、多路光幕/光柵、道閘和紅綠燈等。

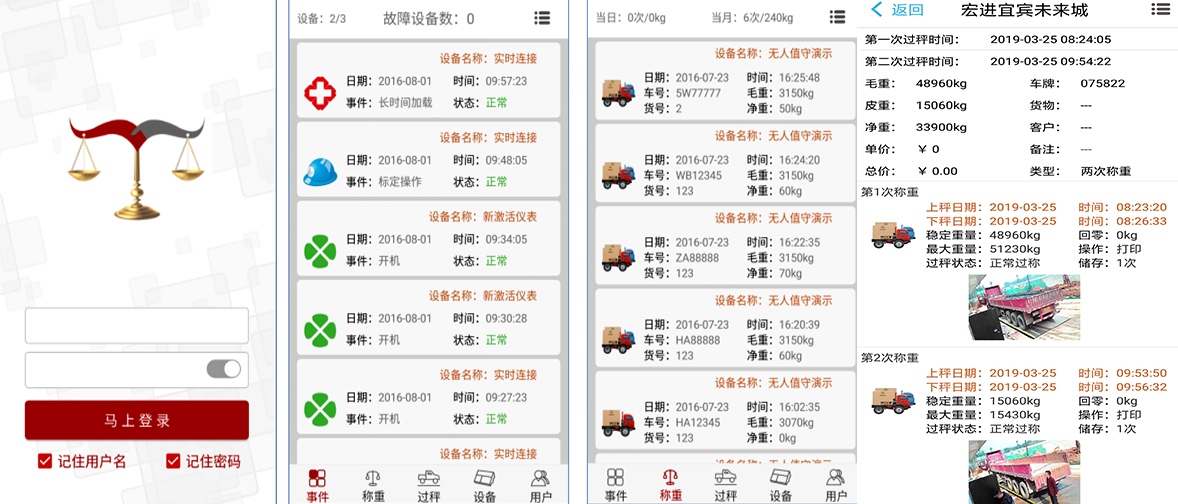

      XK3190-DS10是整個無人值守系統的核心，它直接驅動外設，以PLC編程模式編程實現無人值守的過磅條件信息識別、采集和分析，依據分析結果“指揮”外部設備準確運行，終完成預設流程下的自動稱重、拍照，并將包括稱重記錄、照片等全部數據發送到云服務器做云端處理，后送達用戶手機或電腦的客戶端，實現物聯網智能稱重。
